ボルトテンショナー・プーラー交換型

HOME > ボルトテンショナー TOP > プーラー交換型

ボルトエンジニアのボルトテンショナー

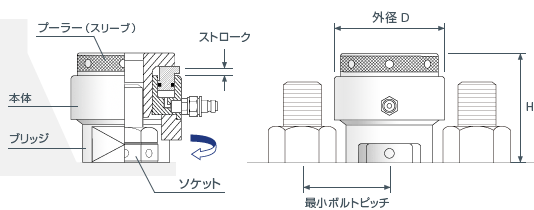

ボルトテンショナーの図面

ボルトテンショナー プーラー交換型(油圧150MPa仕様)
型番 ボルト径
(mm)
最小ボルト
ピッチ
(mm)
最大軸力
( kN )
外径 D
(mm)
高さ H
(mm)
最大
ストローク
(mm)
BT150T-18 M18 53 233 kN 73 102 12
BT150T-20 M20 53
BT150T-22 M22 53
BT150T-24 M24 62
BT150T-27 M27 62
BT150T-30 M27/M30 62/73 433 kN 105 131 15
BT150T-33 M33 73
BT150T-36 M36 81
BT150T-39 M39 83
BT150T-42 M39/M42 83/93 791 kN 136 147 15
BT150T-45 M45 96
BT150T-48 M48 101
BT150T-52 M52 104
BT150T-56 M52/M56 104/123 1267 kN 172 168 15
M64 129
BT150T-64
BT150T-72 M64/M72 129/150 1830 kN 200 188 15
BT150T-76 M76 154
BT150T-80 M76/M80 154/176 2502 kN 235 212 15
M90 185
BT150T-90
BT150T-95 M90/M95 185/191 2629 kN 245 227 15
M100 197
BT150T-100
  • 上記以外の大型ボルトサイズ、インチサイズ、特注仕様の製造も承ります。
    特注ボルトテンショナー M12~M18 超小型サイズも製造可能。

  • ボルトテンショナー プーラー(スリーブ)交換型は、1つの本体ロードセルで
    複数のボルトサイズに対応可能で汎用性が高い。

  • ボルトテンショナーは連結して複数のボルトを同時に締め付けができます。
    (フランジボルトを40本同時締付けも可能。複数台を使えばフランジの片締めが起きません。)

  • プーラー、本体、ブリッジと3分割できるので軽くて持ち運びや作業性が高く人気です。

  • ボルトエンジニアのピストンシールは「自己潤滑性シール」です。
    結晶性の度合いが高い樹脂のため摩擦係数が極めて小さく、ほとんど磨耗しません。
    このような性質を自己潤滑性と言い、ボルトテンショナーの繰返しピストンと
    なめらかな摺動性を実現。非常に高い耐摩耗性で長寿命です。

  • 当社ボルトテンショナーは全て欧州圧力機器指令PEDに準拠し、
    欧州安全基準 CEマークを認証取得。

  • 【締付け施工時ワッシャ不要 】
    座金ワッシャはトルク締めをする時に、回転力に対する軸方向の引張り力が
    バラつかないように安定させるもので、ボルトを直接、引張って軸力管理をする
    ボルトテンショナーにおいて「締め付け時ワッシャは不要です。」
    ワッシャがあることで残留軸力が低下します。
    ワッシャがある場合はボルトテンショナーは特注となりますので納期が掛かります。

ボルトテンショナー カタログ(プーラー交換型)
ボルト周り寸法記入表(PDF)
(こちらのボルト周り寸法・見積依頼書をご記入の上ご相談ください。)
ボルトテンショナーの使い方・取扱説明書

ブリッジ(サポートスリーブ)

円形のブリッジ部(サポートスリーブ)を直線に削った加工例。

ボルトテンショナーの設計・製造

ボルトピッチが狭い場所でもブリッジをカットした設計が可能

プーラーを交換して多種類のボルトサイズに対応可能

プーラーを交換して多種類のボルトサイズに対応できます

ボルトテンショナーと高圧油圧ホース

ボルトテンショナー用の150MPa用 高圧油圧ホース

高圧油圧ハンドポンプ BE1600HP

ハンドポンプやエアポンプと接続してボルト締め付け。

トミーバーで締め付け

ボルトテンショナーの締め付け。トミーバーで回します。
