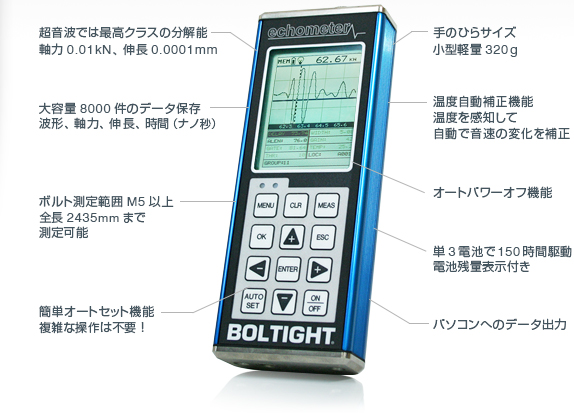

| 超音波ボルト軸力計 エコーメーターECM-1 | |||||||
|---|---|---|---|---|---|---|---|
| 表示分解能 | 軸力 ： 0.01kN、 伸び ： 0.0001mm | ||||||
| ボルト測定範囲 | ボルト径 ： M5以上、 全長 ： 25.4mm～2435mm | ||||||
| 外形寸法 | W 63.5 × H 165 × D 31.5（mm）、 本体：アルミボディ | ||||||
| 重量 | 320 g | ||||||
| 動作温度範囲 | - 10 ～ 60 ℃ | ||||||
| オートセット機能 | 自動設定でゲイン値を調整し、波形と検出点を最適化 | ||||||
| 温度自動補正機能 | 温度センサーが温度を感知して自動で音速の変化を補正 | ||||||
リミットアラーム機能 |
HI / LOW リミットアラーム許容値設定、LED表示、バーグラフ | ||||||
| 測定データ保存数 | 8000件（ボルトグループ、波形、軸力、伸長、ナノ秒、応力、歪み） | ||||||
| セットアップ数 | 64カスタムユーザー設定 | ||||||
| 測定単位 | 軸力 ： kN / KIP、 伸び ： mm / inch 応力（Stress） ： MPa / kpsi ひずみ（Strain） ： ％ 時間 ： ナノ秒（10億分の1秒） |
||||||
| 検波方式 | 正半波、負半波、RF波 | ||||||
| 超音波仕様 | 音速範囲：1250 ～ 9999 m/sec ゲイン：40 db（自動 /手動） タイミング： 10 bit 250MHz デジタイザ 測定モード：パルスエコー / パルスエコーゲート付き |
||||||
| 周波数 | 1MHz ～ 10MHz | ||||||
| 電源・動作時間 | 単3電池 3本 （アルカリ電池150時間 / ニッカド電池100時間） 電池残量表示 |
||||||
| 液晶ディスプレイ | 240 × 160 pixel | ||||||
| 表示方式 | ELバックライト（ON/OFF/AUTO）、 オートパワーオフ機能（5分後） |
||||||
| 外部データ出力 | RS232 シリアルポート / USB | ||||||
| 標準付属品 | マグネット式超音波センサー 3/8”付き （外径 20.5mm、探触子径 11.9mm）、 測定範囲 ： ボルト径 M12以上。他の端子サイズに変更も可能。 超音波センサーケーブル2.3m、温度計、 軸力安定剤カプラント（容量113ml）、 携帯キャリングケースカバー（ストラップ付き）、 専用収納ケース、 echoview専用ソフト インストールCD、 RS232ケーブル、USB変換ケーブル付き （RS232 コネクタ形状D-sub9ピンをUSBに変換）、 取扱説明書一式 |
||||||
| 専用ソフト | echoview専用ソフトのダウンロード（Version 4.06c） Windows版 |
||||||

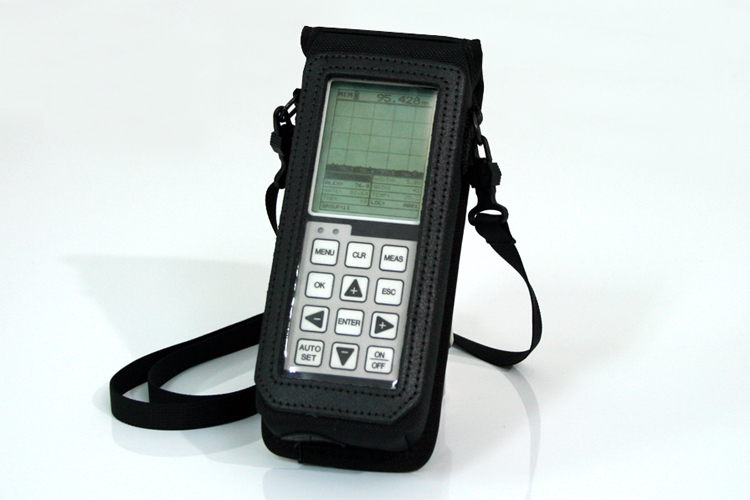

持ち運びに便利な携帯キャリングケース付き。傷や衝撃から本体を守ります。

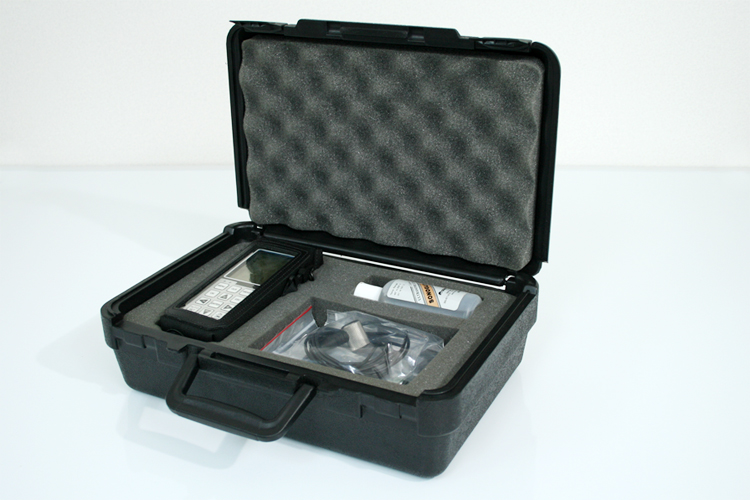

超音波軸力計エコーメーターECM-1の専用収納ケース
付き。

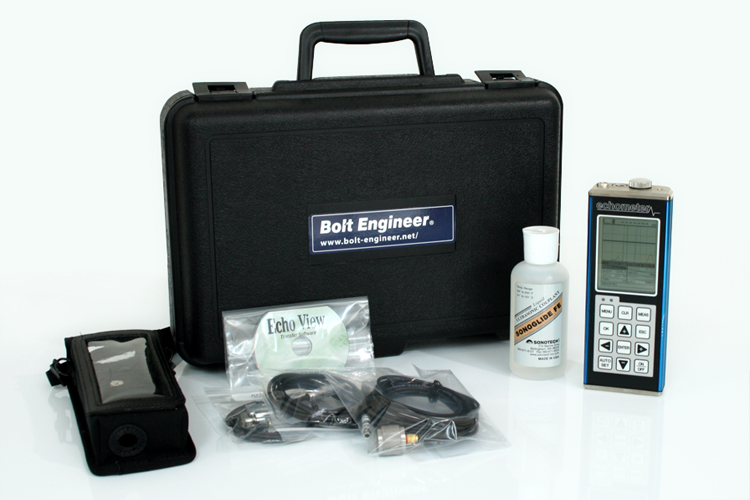

本体、超音波センサー、カプラント、収納ケース、CDソフトなど付属品一式。
| 超音波軸力計ECM-1の超音波センサーオプション | |||||||
|---|---|---|---|---|---|---|---|
| 型番 | サイズ（全てマグネット式） | ||||||
| 超音波センサー1/8” | 外径 9.6mm、探触子径 5.0mm、測定範囲 ：ボルト径 M5～ | ||||||
| 超音波センサー1/4” | 外径 19mm、探触子径 8.1mm、測定範囲 ：ボルト径 M8～ | ||||||
| 超音波センサー3/8” | 外径 20.5mm、探触子径 11.9mm、測定範囲 ：ボルト径 M12～（標準） | ||||||
| 超音波センサー1/2” | 外径 25.4mm、探触子径 16.0mm、測定範囲 ：ボルト径 M16～ | ||||||
| 超音波センサー3/4” | 外径 30.7mm、探触子径 20.8mm、測定範囲 ：ボルト径 M22～ | ||||||
| 特注センサー | 高温度用センサー、六角穴付きボルト用センサーの製作も可能。 | ||||||
| サイズ一覧表 | 超音波センサーの種類とサイズPDF | ||||||
| 測定ボルトについて | 軸力測定のボルト条件について | ||||||
| 超音波ボルト軸力計 ECM-1の使い方・取扱説明書 |
| 超音波ボルト軸力計 ECM-1 日本語カタログ |
| 超音波ボルト軸力計 ECM-1 英語カタログ（English Catalog） |
