油圧ナット・グリスポンプ型 上面タイプ

HOME > 油圧ナットTOP > グリスポンプ型・上面タイプ

グリスポンプ型・側面タイプ

グリスポンプ型・上面タイプ

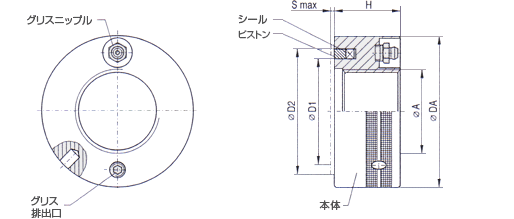

作動口：上面タイプF9.4、F9.10 - 最高使用油圧：70MPa
型番	ボルト径 A（mm）	最大軸力 （kN）	最大 押出量 （mm）	外径DA （mm）	高さH （mm）	ピストン径 D1（mm）	ピストン径 D2（mm）
F9.405	36	123kN	4	82	50	46	66
F9.1005	36	123kN	10	85	60	46	66
F9.407	52	158kN	4	98	50	62	82
F9.1007	52	158kN	10	102	60	62	82
F9.408	68	198kN	4	116	50	80	100
F9.1008	68	198kN	10	120	60	80	100
F9.409	82	230kN	4	131	50	95	115
F9.1009	82	230kN	10	135	60	95	115
F9.410	100	239kN	4	148	50	112	130
F9.1010	100	239kN	10	152	60	112	130
F9.411	125	360kN	4	180	50	138	160
F9.1011	125	360kN	10	180	60	138	160
F9.412	142	363kN	4	195	50	155	175
F9.1012	142	363kN	10	200	60	155	175
F9.4125	156	396kN	4	210	50	170	190
F9.10125	156	396kN	10	215	60	170	190
F9.413	165	417kN	4	220	50	180	200
F9.1013	165	417kN	10	228	60	180	200
作動口：上面タイプF9.4、F9.10 - 最高使用油圧：70MPa
型番	ボルト径 A（mm）	最大軸力 （kN）	最大 押出量 （mm）	外径DA （mm）	高さH （mm）	ピストン径 D1（mm）	ピストン径 D2（mm）
F9.414	186	466kN	4	242	50	202	222
F9.1014	186	466kN	10	250	60	202	222
F9.415	198	625kN	4	262	50	215	240
F9.1015	198	625kN	10	268	60	215	240
F9.415.5	218	680kN	4	282	50	235	260
F9.1015.5	218	680kN	10	288	60	235	260
F9.416.1	226	707kN	4	292	50	245	270
F9.1016.1	226	707kN	10	298	60	245	270
F9.1021	336	1671kN	10	448	70	360	400
F9.1022	366	1428kN	10	460	70	390	422
F9.1023	396	1435kN	10	486	70	420	450

• 最高使用温度：～120℃（高温特別モデル：～240℃）

• 油圧ナットを緩める時はグリス排出口から内部のグリスを排出します。

• 最大押出し量（ストローク）：4mmと10mmタイプ。

• 切断機スリッターラインや圧延された鋼板（薄板）の両端を連続的にトリミングするサイドトリマーの回転軸 丸刃の押さえ。フリクションソーブレードの丸鋸刃の交換や位置合わせ、スクラップチョッパー、ロールフォーミングライン等の大型ボルト締付けと緩め（解放）が瞬時にワンタッチで可能です。

• こちらのボルト周りの寸法をご記入の上ご相談ください。
