高圧油圧ホース・高圧継手（超高圧300MPa仕様）

HOME > 超高圧油圧ホース

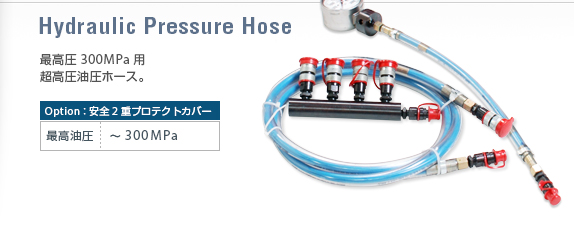

高圧油圧ホース（超高圧ホース）。国内最高圧の300MPa（3000bar）仕様

高圧ホース・高圧継手の特長

  • 超高圧油圧ホースは、ボルトテンショナー・油圧ナット用です。

  • 最高圧300MPa、超高圧の油圧ホース。70～300MPaまで種類があります。
    （30MPa以下は取扱いしておりません。）

  • 高張力スチールワイヤーをスパイラル状に補強した特殊樹脂ホースで耐圧・耐屈曲性に優れ、高い耐久性を保持します。外被は耐摩耗性樹脂で耐薬品性にも優れています。

  • 最小の容積膨張率、最小の圧力損失、折れ防止用スチール補強構造。

  • 高圧ホース構造： 補強層
    高張力スチールワイヤー4層（100・180MPa）
    高張力スチールワイヤー6層（250MPa～）

  • 使用温度範囲： -40℃～100℃

  • 標準で両端ワンタッチ高圧カプラー付き。

  • オプションで安全2重プロテクトカバー付きの高圧油圧ホースもあります。

超高圧油圧ホースの仕様　（ボルトテンショナー・油圧ナット用）
長さ / 油圧 70MPa用 100MPa用 180MPa用 250MPa用 300MPa用
1m ○ ○ ○ ○ ○
3m ○ ○ ○ ○ ○
5m - - ○ ○ ○
* 標準で両端ワンタッチカプラー付き。
* ボルトテンショナーと同数必要となります。
* 上記以外の長さでも製作可能です。ご相談ください。
* ボルトエンジニアでは180MPa以上は標準で安全2重プロテクトカバー付きとなります。
ページ先頭へ

高圧油圧継手・300Mpa（分岐ブロック）

高圧油圧継手（分岐ブロック） 高圧継手の接続例 高圧継手・L型タイプ
高圧継手（超高圧300MPa）4口分岐。
複数台の製品連結		   油圧継手の接続例   高圧継手 L型タイプ
分岐ブロック継手　（並行締め用）
仕様 80MPa用 100MPa用 160MPa用 250MPa用 300MPa用
2口分岐 ○ ○ ○ ○ ○
4口分岐 ○ ○ ○ ○ ○
* 標準で両端カプラー付き。
* 分岐ブロック継手はオプションとなります。
