テンションナットの仕様

HOME > テンションナット TOP > 仕様・寸法

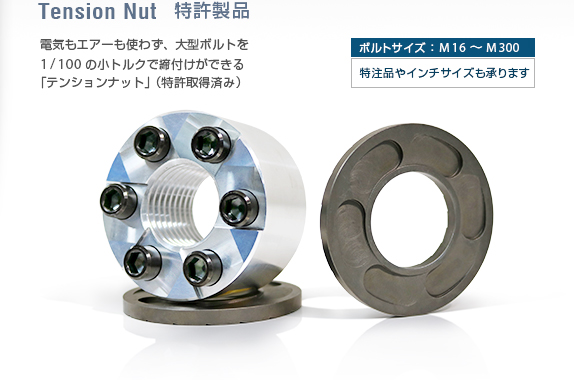

テンションナット-大型ボルト締めの特許製品

テンションナットの仕様・寸法表

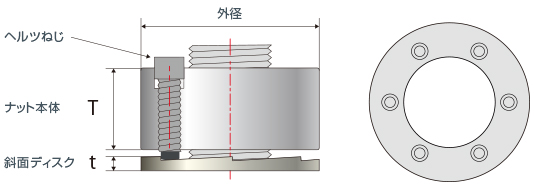

テンションナット TY型の図

テンションナットTY型 緩まない軸力管理型
型番
ボルト径・ねじピッチ
最大軸力
(kN)
最大入力
トルク(Nm)
外径
(mm)
高さ (mm) ヘルツ
ねじ本数
ナットT ディスク t
M20TY×P2.5-H6 85kN 5Nm 42 23 5 6本
M20TY×P2.5-H8 110kN 5Nm 42 23 5 8
M22TY×P2.5-H6 85kN 5Nm 44 23 5 6
M22TY×P2.5-H8 110kN 5Nm 44 23 5 8
M24TY×P3-H8 110kN 5Nm 46 23 5 8
M24TY×P3-H6 210kN 30Nm 52 32 5 6
M27TY×P3-H6 210kN 30Nm 54 32 6 6
M27TY×P3-H8 270kN 30Nm 54 32 6 8
M30TY×P3.5-H6 210kN 30Nm 57 32 6 6
M30TY×P3.5-H8 270kN 30Nm 57 32 6 8
M33TY×P3.5-H8 270kN 30Nm 62 32 6 8
M33TY×P3.5-H6 300kN 50Nm 67 40 8 6
テンションナットTY型 緩まない軸力管理型
型番
ボルト径・ねじピッチ
最大軸力
(kN)
最大入力
トルク(Nm)
外径
(mm)
高さ (mm) ヘルツ
ねじ本数
ナットT ディスク t
M36TY×P4-H6 300kN 50Nm 70 40 8 6本
M36TY×P4-H8 410kN 50Nm 70 40 8 8
M39TY×P4-H8 410kN 50Nm 74 40 8 8
M39TY×P4-H10 530kN 50Nm 74 40 8 10
M42TY×P4.5-H8 410kN 50Nm 77 40 8 8
M42TY×P4.5-H12 610kN 50Nm 77 40 8 12
M45TY×P4.5-H8 600kN 80Nm 86 50 8 8
M45TY×P4.5-H10 740kN 80Nm 86 50 8 10
M48TY×P5-H8 600kN 80Nm 90 50 8 8
M48TY×P5-H10 740kN 80Nm 90 50 8 10
M52TY×P5-H8 600kN 80Nm 94 50 10 8
M52TY×P5-H12 890kN 80Nm 94 50 10 12
M56TY×P5.5-H8 600kN 80Nm 100 50 10 8
M56TY×P5.5-H12 890kN 80Nm 100 50 10 12
テンションナットTY型 緩まない軸力管理型
型番
ボルト径・ねじピッチ
最大軸力
(kN)
最大入力
トルク(Nm)
外径
(mm)
高さ (mm) ヘルツ
ねじ本数
ナットT ディスク t
M60TY×P5.5-H8 1000kN 200Nm 112 64 12 8本
M60TY×P5.5-H10 1250kN 200Nm 112 64 12 10
M64TY×P6-H8 1000kN 200Nm 115 64 12 8
M64TY×P6-H10 1250kN 200Nm 115 64 12 10
M68TY×P6-H8 1000kN 200Nm 122 64 12 8
M68TY×P6-H12 1480kN 200Nm 122 64 12 12
M72TY×P6-H8 1000kN 200Nm 126 64 12 8
M72TY×P6-H12 1480kN 200Nm 126 64 12 12
M76TY×P6-H12 1480kN 200Nm 131 64 12 12
M76TY×P6-H16 2000kN 200Nm 155 64 12 16
M80TY×P6-H12 1480kN 200Nm 135 64 12 12
M80TY×P6-H16 2000kN 200Nm 155 78 12 16
M85TY×P6-H16 2000kN 200Nm 155 78 12 16
M90TY×P6-H16 2000kN 200Nm 155 78 12 16
M100TY×P6-H18 2220kN 200Nm 175 78 12 18
M110TY×P6-H20 2470kN 200Nm 190 78 12 20
これ以上のサイズはお問い合わせください
  • 斜面ディスクが新しくなり、従来品より小さな入力トルクで締め付けができるようになりました。締め付け作業がさらに楽に作業軽減。(2021.08改訂)

  • 必要軸力が低くてよい場合は、テンションナットのヘルツねじ本数が少ない方を選定してください。テンションナットの締結作業が楽でスピーディになります。

  • 締付けされる軸力が【テンションナット最大軸力の80%以下】での機種選定が必要です。

  • 上記以外のボルトサイズ、インチねじ、特注仕様の製造も承ります。

  • 防塵用カバー仕様もあります。お問い合わせください。

  • 一緒に必要な物は、「トルクレンチとヘキサゴンソケット」のみです。
    セットで販売もしております。

  • テンションナットのヘルツねじの締め付けをトルクレンチで対角に締め付けていくだけで軸力精度は ±10%以内。高精度なボルト締め付けの軸力管理ができます。

テンションナットの特許構造の斜面ディスクワッシャー

緩み止め特許構造の斜面ディスク

テンションナット、M36緩み止めナット

M36 テンションナット
(ヘルツねじ6本配置)

テンションナットのヘルツねじ(小型六角穴付きボルト)

ヘルツねじ(特殊小型六角穴付きボルト)
