ボルトテンショナーの寸法、サイズ

HOME > ボルトテンショナー > ~M72用寸法・仕様

Bolt Tensioner Spec

  • M33用仕様
  • M42用仕様
  • M56用仕様
  • M72用仕様
  • M220用仕様

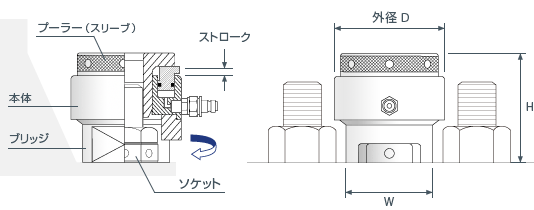

油圧ボルトテンショナーの図面

  • * 【青色の機種】は短納期で経済的な価格からお勧め機種です。
M52~M64ボルト用
型番 ボルト径
(mm)
最大軸力
(kN)
外径D
(mm)
高さH
(mm)
ブリッジ
W(mm)
最大
ストローク
油圧
(MPa)
BH150T-56 M56 1680kN 130 285 - 10 150
BF160T-56 M56 1820kN 187 150 156 8 160
BF200T-60 M60 820kN 130 148 126 8 200
BH150T-60 M60 2010kN 137 325 - 10 150
BF140T-64 M64 M56 M52 200kN 140 174 - 10 140
BF092T-64 M64 M56 M52 670kN 180 178 150 8 92
BF095T-64 M64 M56 M52 690kN 170 188 152 10 95
BF120T-64 M64 M56 M52 700kN 155 194 150 8 120
BT100T-64 M64 M56 M52 1263kN 185 159 142 15 100
BT150T-64 M64 M56 M52 1267kN 172 159 - 15 150
BT150T-64S M64 2200kN 182 162 - 12 150
BT150T-64TW M64 2244kN 146 376 - 12 150
M60~M76ボルト用
型番 ボルト径
(mm)
最大軸力
(kN)
外径D
(mm)
高さH
(mm)
ブリッジ
W(mm)
最大
ストローク
油圧
(MPa)
BF150T-68 M68 M64 M60 1000kN 163 180 - 8 150
BF130T-68 M68 1050kN 168 170 - 10 130
BF240T-68 M68 M64 M60 1270kN 170 159 138 5 240
BF250T-68 M68 1370kN 138 148 - 6 250
BF260T-52 M68 M64 M60 1500kN 175 180 160 8 160
BF160T-68 M68 M64 M60 1830kN 195 206 170 10 240
BH150T-68 M68 2600kN 156 345 - 10 150
BF150T-72 M72 500kN 140 210 - 8 150
BT100T-72 M72 M64 M56 1534kN 202 175 150 15 100
BH150T-72 M72 2880kN 165 355 - 10 150
BF150T-76 M76 M72 M68 731kN 180 200 170 10 150
BF100T-76 M76 M72 M68 784kN 177 199 177 8 100
BT150T-76 M76 M72 - 1830kN 200 179 - 15 150
BT100T-76 M76 M72 M68 1834kN 220 179 172 15 100
  • ボルトテンショナーは上記以外の大型ボルトサイズや特注仕様のカスタマイズ製造も承ります。

  • ボルトテンショナーの使用には「ナット上面からボルトの突き出し」が、
    最低ボルトの直径分以上の長さが必要です。

  • ボルトテンショナーを連結すれば複数のボルトを同時かつ均一に締め付けができます。

  • こちらのボルト周りの寸法をご記入の上ご相談ください。

大型フランジの締結

ボルトテンショナーによるフランジの締結。M90ボルト締め。

油圧ボルトテンショナー(スリーブ交換型)

ボルトテンショナー(スリーブ交換型)。M90ボルト用

複数台で並行締め

ボルトテンショナーの同時並行締め。(同時締め付け)
